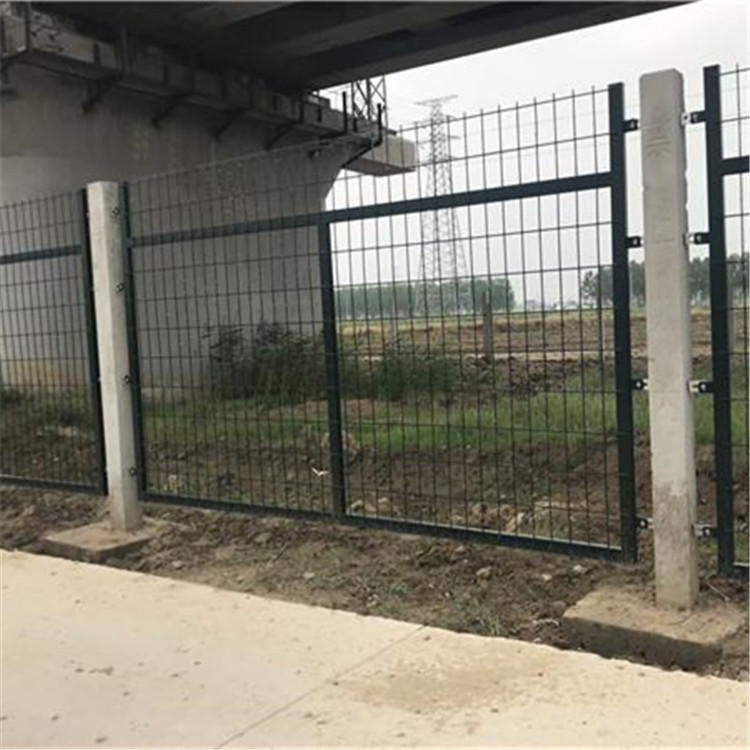

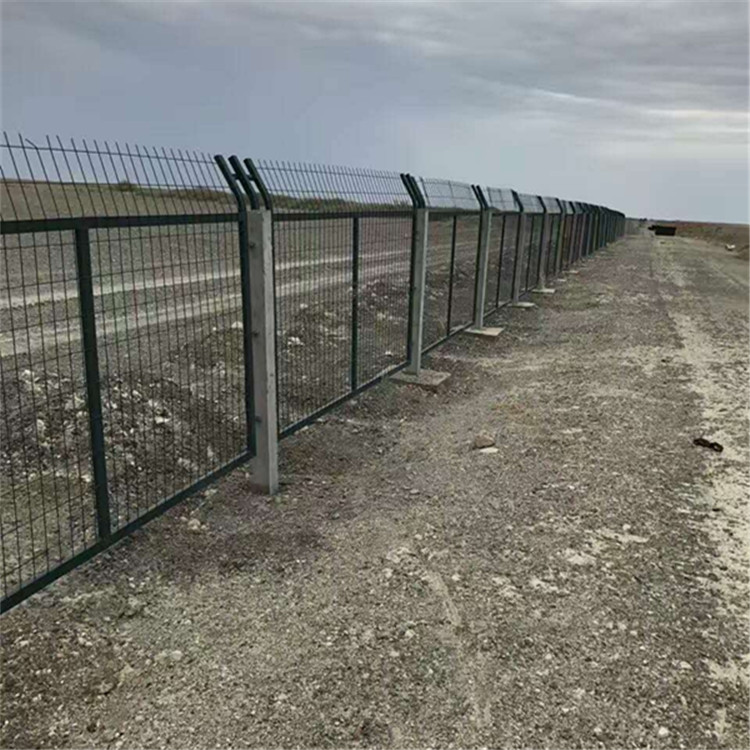

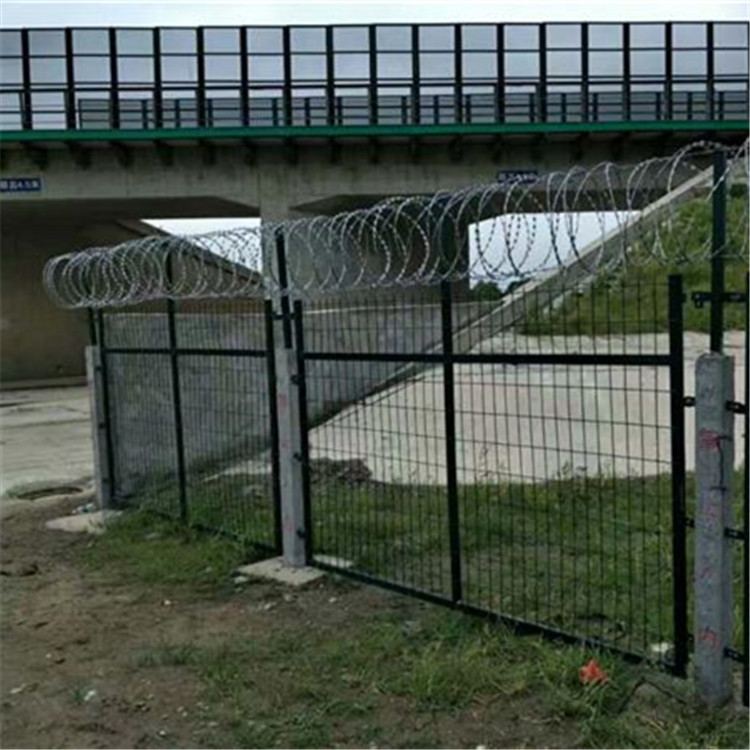

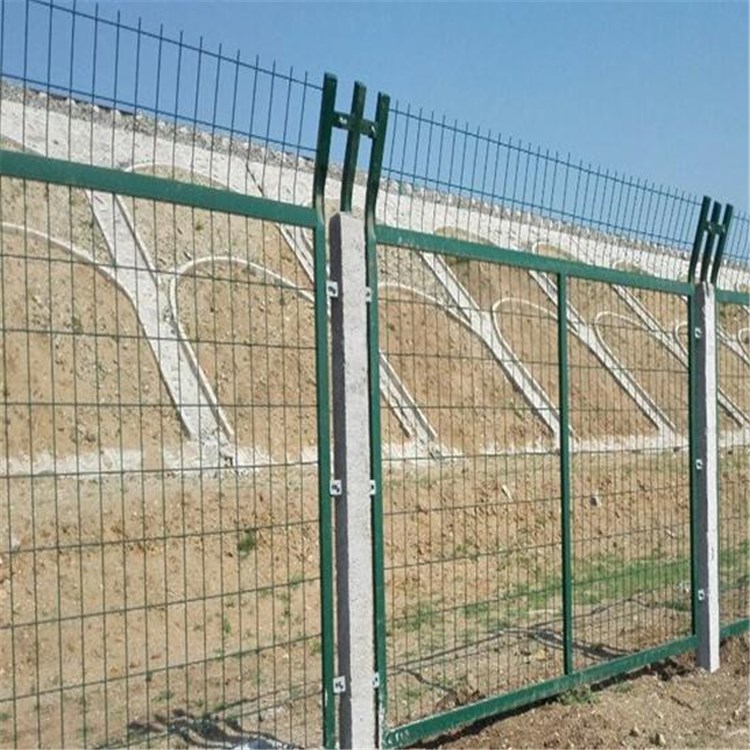

鐵路防護柵欄按照鐵路設計通圖分為兩種鐵路防護柵欄，分別為鐵路防護柵欄通線(2012)8001和鐵路防護柵欄通線(2012)8002根據兩種的樣式不同區分鐵路防護柵欄種類。通線(2012年)8001為頂部有30°弧度，通線(2012年)8002為直片沒有弧度。鐵路防護柵欄由立柱、網片及連接部件組成，防護高度18m。

立柱：立柱采用C30鋼筋混凝土預制，截面尺寸為120 *120 mm，高度2.2m。預制立柱時，于頂部中間位置預留42*42m方孔，深度150 mm，現成安裝時插入帶連接板并封口的Q 235方管，并用封水材料填充縫隙。方管規格40*40 mm，厚度2.5 mm。短管插入端長度150 mm，外露部分向外折角30°，垂直高度300 mm。在立柱相應位置預留三個12毫米圓孔，安裝時通過螺桿固定兩側連接板。

金屬網片：金屬網片采用Q 235短管邊框，規格30*50 mm，短管厚度2.0mm，內部網絲采用HPB 3006 5mm高線鋼絲冷拔加工，規格75*150 mm，上部向外折角30°，垂直高度300 mm。

連接板與螺栓：立柱連接板，網片連接板采用90°，折角Q 235鋼板，厚度4.0mm，根據不同使用位置分ABC三種形式。連接板與螺栓均采用Q 235鋼，并鍍鋅處理，鍍鋅量270 g/mi。

基礎防護柵欄基礎應根據地區風壓、土質(巖石)條件、凍結深度、抗沖擊要求等因素進行設計，在保證防護柵欄穩定的前提下合理調整尺寸。

埋入立柱時，應嚴格控制好位置，定位后，采用C25混凝土澆筑，并保證立柱縱、橫向不移位，豎向垂直，待基礎混凝土強度達到設計強度70%后方可撒去立柱支撐。
